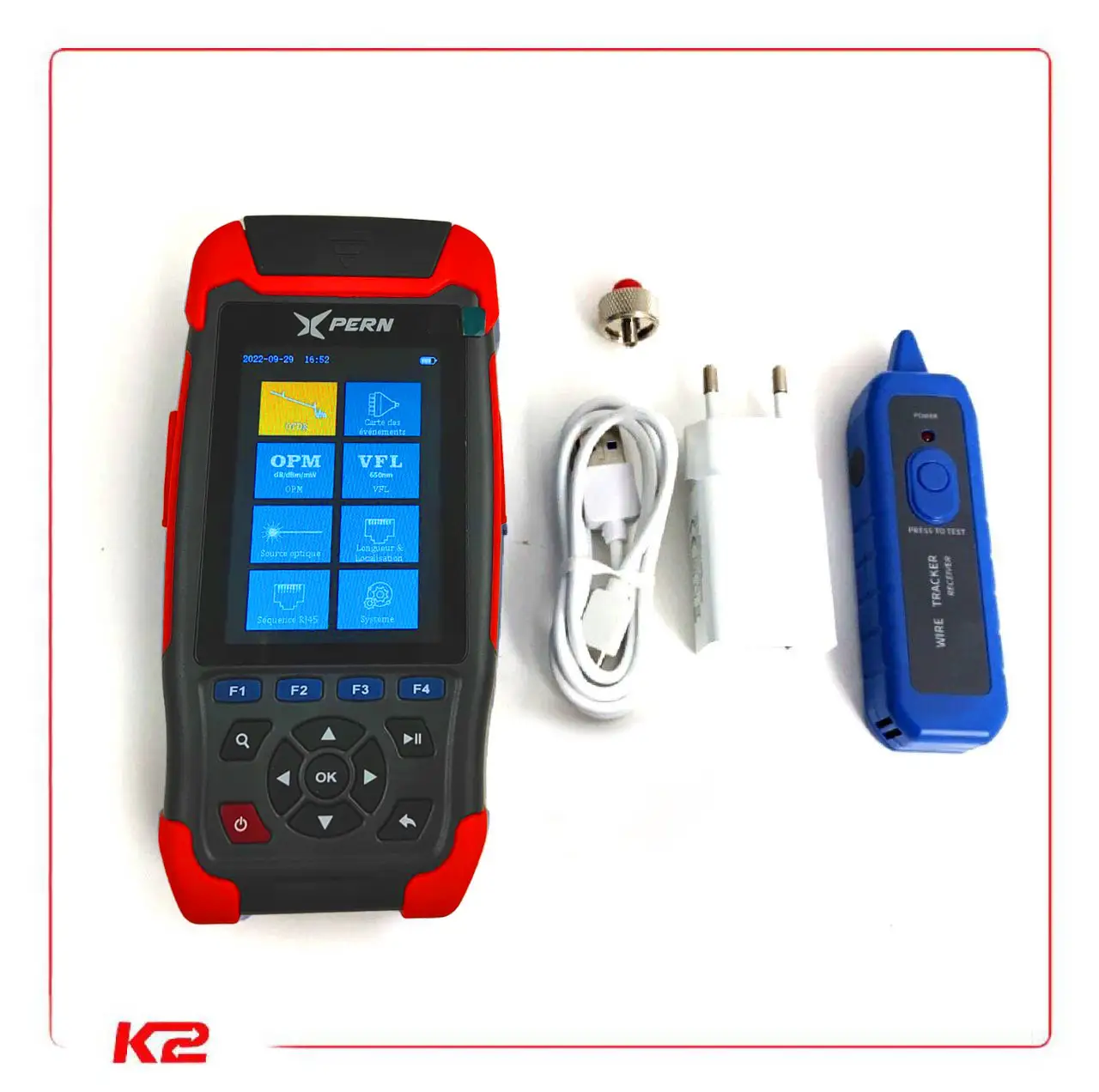

Le « MINI-PRO Xpern » est un testeur fibre optique compact et avancé conçu pour mesurer et analyser les caractéristiques d’une fibre optique avec précision. Cet appareil polyvalent est largement utilisé dans les domaines des télécommunications, des réseaux informatiques, de la transmission de données et de la maintenance des fibres optiques.
Le MINI-PRO Xpern offre une grande facilité d’utilisation grâce à son interface conviviale et à son écran couleur tactile intuitif. Il est équipé d’une source lumineuse intégrée qui émet des impulsions optiques dans la fibre à analyser. Ces impulsions sont réfléchies par les connecteurs, les perturbations ou les défauts présents dans la fibre, et les données sont ensuite collectées et analysées par le réflectomètre.
Avec le MINI-PRO Xpern, les utilisateurs peuvent mesurer avec précision la perte d’insertion, l’atténuation, la réflexion et la distance jusqu’aux défauts ou aux perturbations dans la fibre. L’appareil peut détecter les problèmes tels que les connexions défectueuses, les cassures, les pliures, les connecteurs sales ou endommagés, ce qui permet de localiser rapidement les sources de perturbation et de les corriger.
Un autre avantage du MINI-PRO Xpern est sa portabilité. Grâce à sa taille compacte et à sa batterie rechargeable intégrée, il peut être facilement transporté sur le terrain, ce qui permet aux techniciens de réaliser des mesures et des analyses directement sur site.
L’appareil offre également des fonctionnalités avancées telles que la capacité de mesurer les pertes par événement, de générer des rapports détaillés et de stocker les données pour une analyse ultérieure. Il prend en charge les longueur d’ondes 1310 et 1550nm, ce qui le rend compatible avec une large gamme de fibres optiques.
Spécifications:

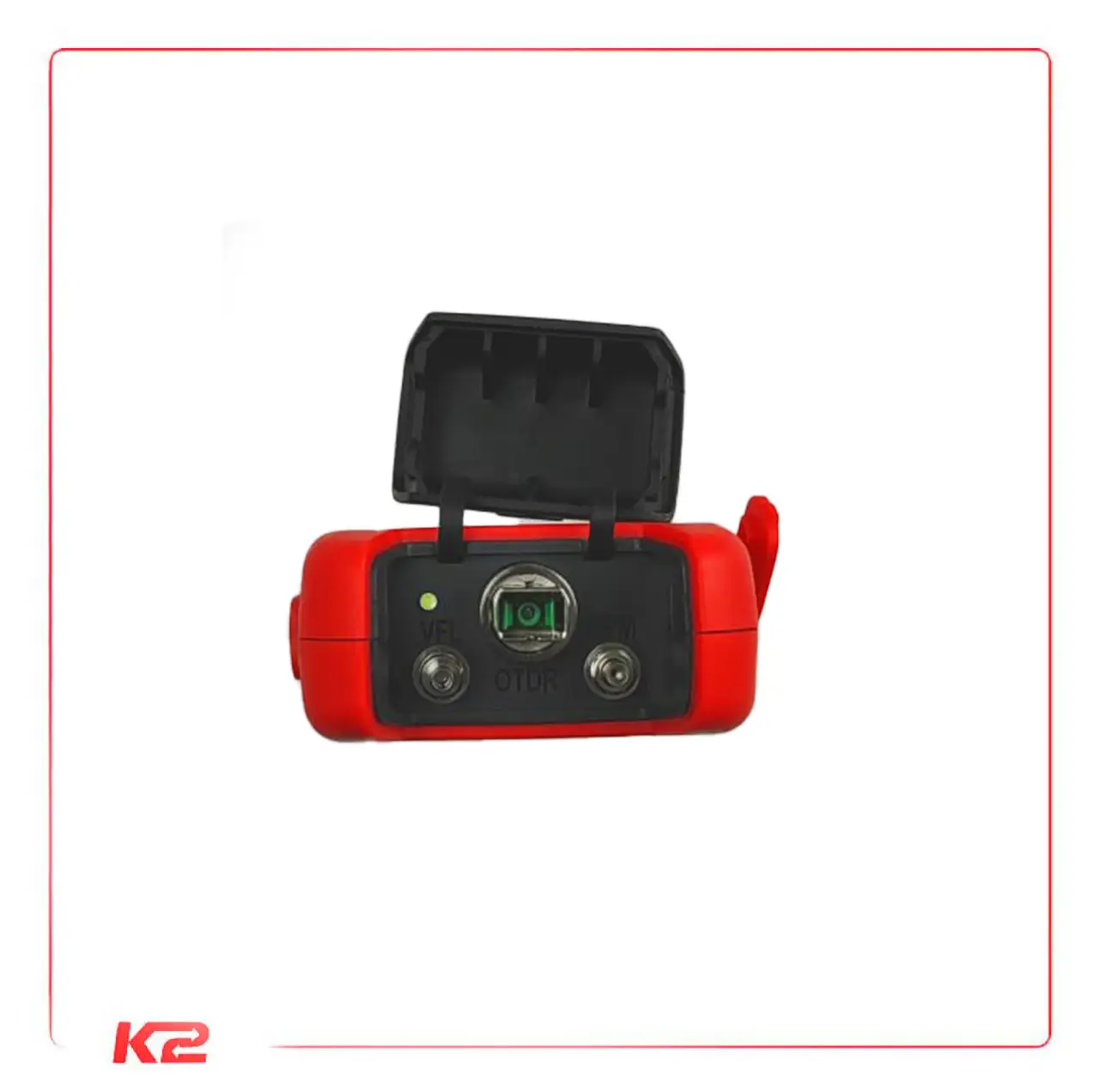

-OTDR avec 2 Longueurs d’ondes 1310/1550nm
-VFL de 10 Mw

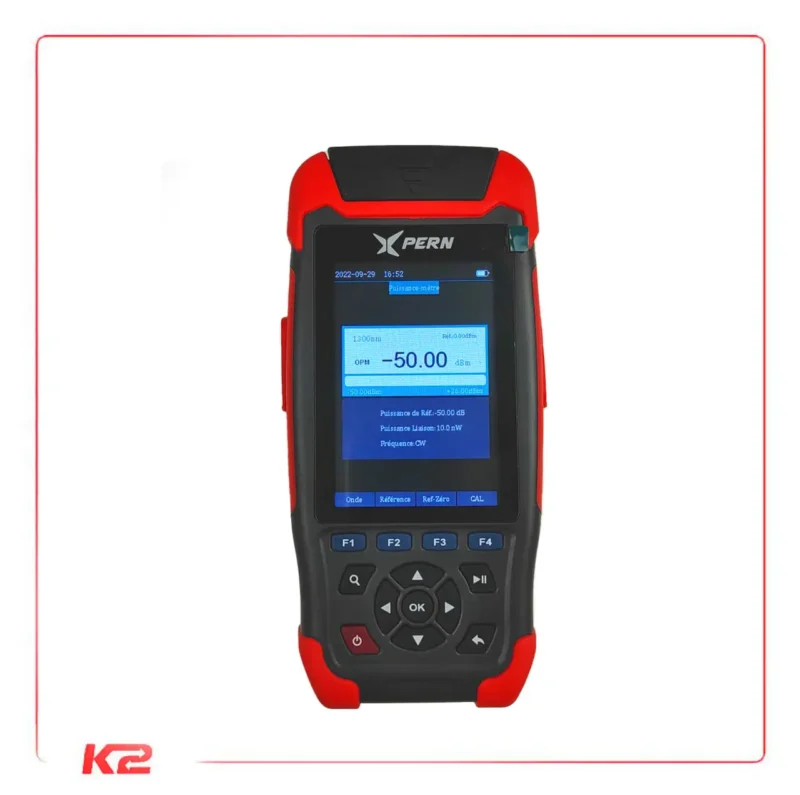

-Puissance mètre (OPM) avec une plage allant de -50 dBm à +26dBm (850/980/1300/1310/1490/1550/1625/1650nm)
-Source de lumière avec les longueur d’ondes 1310 et 1550nm (plage de test 5 m ~ 60 km)
-Carte d’évènements sur un lien optique
-Testeur de continuité des paires RJ45 (pairage/longueur) avec un DONGLE fournis avec l’appareil

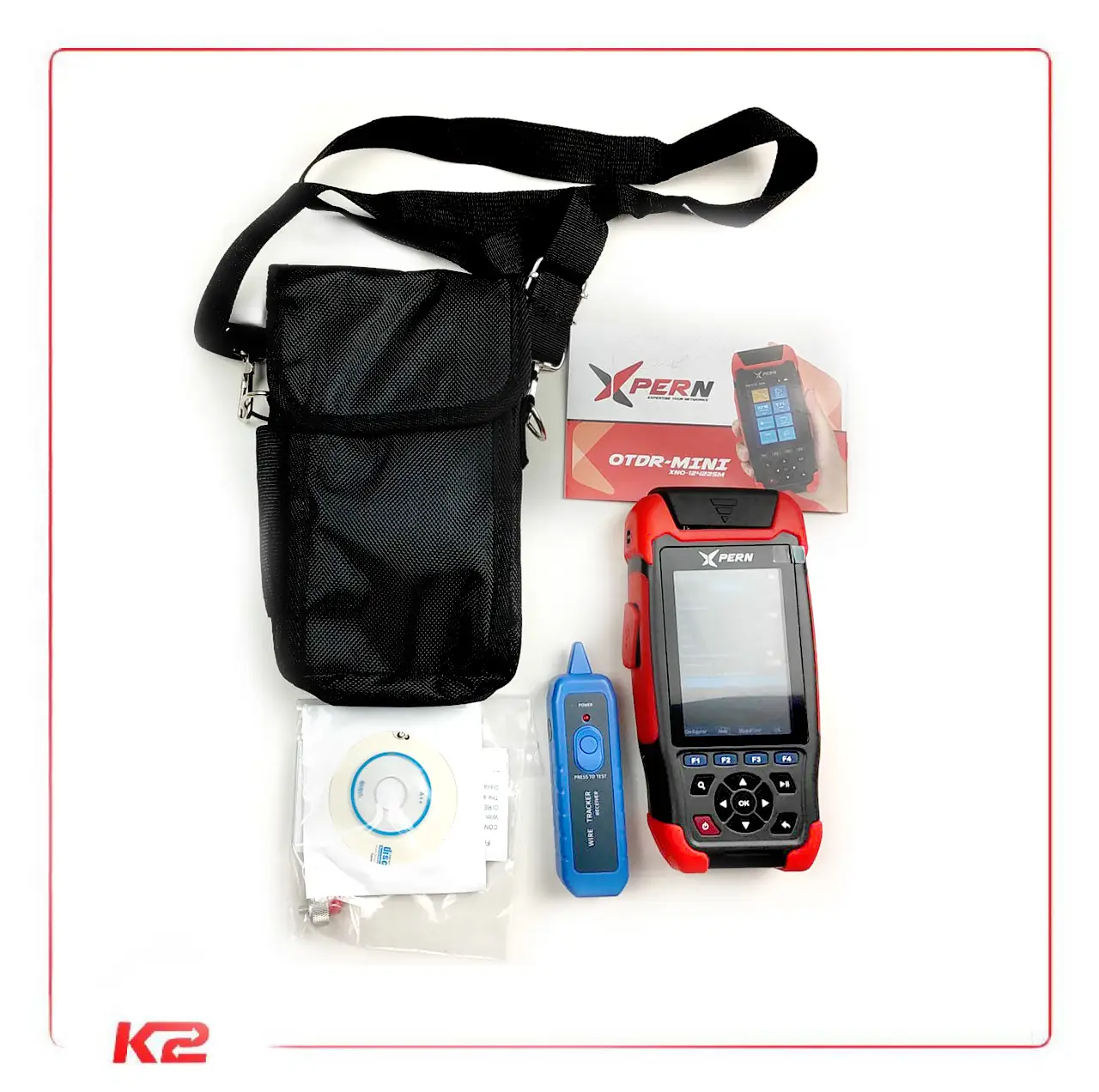

-Livré avec un traqueur permettant l’identification des jarretières RJ
Questions fréquentes sur les réflectomètres
Un réflectomètre optique dans le domaine des télécommunications est un instrument précieux pour mesurer les réflexions et les pertes dans les réseaux de fibres optiques. Son fonctionnement repose sur le principe de l'OTDR (Optical Time Domain Reflectometer). L'OTDR envoie une courte impulsion de lumière dans la fibre optique, puis mesure le temps mis par le signal réfléchi pour revenir. En analysant ce temps de vol et la puissance du signal réfléchi, l'OTDR peut identifier les pertes, les défauts, la longueur de la fibre, et la position des événements tels que les connecteurs et les épissures.
Le choix de l'OTDR approprié dépend de plusieurs facteurs, notamment la longueur de la fibre, le type de fibre, la précision requise, le budget, et le niveau d'expertise de l'utilisateur. Il est essentiel de prendre en compte ces critères lors du choix de l'OTDR. Les modèles haut de gamme offrent des fonctionnalités avancées et une plus grande précision, tandis que les modèles d'entrée de gamme sont plus adaptés aux tâches de base. Il est recommandé de consulter un expert en fibres optiques pour choisir le modèle le mieux adapté à vos besoins spécifiques.
Le but d'une mesure OTDR (Optical Time Domain Reflectometer) en transmission optique est de caractériser une fibre optique en mesurant les pertes, les réflexions, la longueur, et la localisation des événements tels que les connecteurs et les épissures. Cette mesure permet de diagnostiquer les problèmes de la fibre optique, de vérifier la qualité des connexions, de localiser les défauts, et de surveiller la performance du réseau optique. Le réflectomètre est un outil essentiel pour l'installation, la maintenance et le dépannage des réseaux de fibres optiques.
La réflectance en fibre optique, souvent désignée sous le terme "réflectance de retour", est une mesure de la quantité de lumière réfléchie à partir d'un événement ou d'une connexion dans une fibre optique. Elle est exprimée en décibels (dB) et indique la qualité de la réflexion. Une réflectance élevée peut indiquer des problèmes tels que des défauts, des fissures ou des connecteurs sales, ce qui peut entraîner des pertes de signal et des problèmes de transmission. La réflectance en fibre optique est un paramètre essentiel pour garantir des connexions optiques de haute qualité.
